Как да разглобя геймпад от PS4

Важно! Всички описани по-долу действия извършвате на свой риск!

Етап 1: Подготовка

Преди да започнете процедурата, е необходимо да подготвите работното място и инструментите. Най-добрият вариант е голяма равна маса, на която да има антистатичен килим за работа с електроника.

• кръстата отвертка PH0 (6 мм);
• лопатка за работа с електроника (метална или пластмасова) или нейния заместител под формата на стара и ненужна банковата карта или китарен медиатор от твърда пластмаса;
• пинцет;
• тънка пластинка от здрав материал (например, разгъната фиба).

След подготовката на работното място и инструментите можете да преминете към следващия етап.

Етап 2: Разборка

Процедурата по разглобяване на устройството Dualshock 4 не е сложна, но трябва да се внимава – основните крепежни елементи са пластмасови клипси, които са доста крехки.

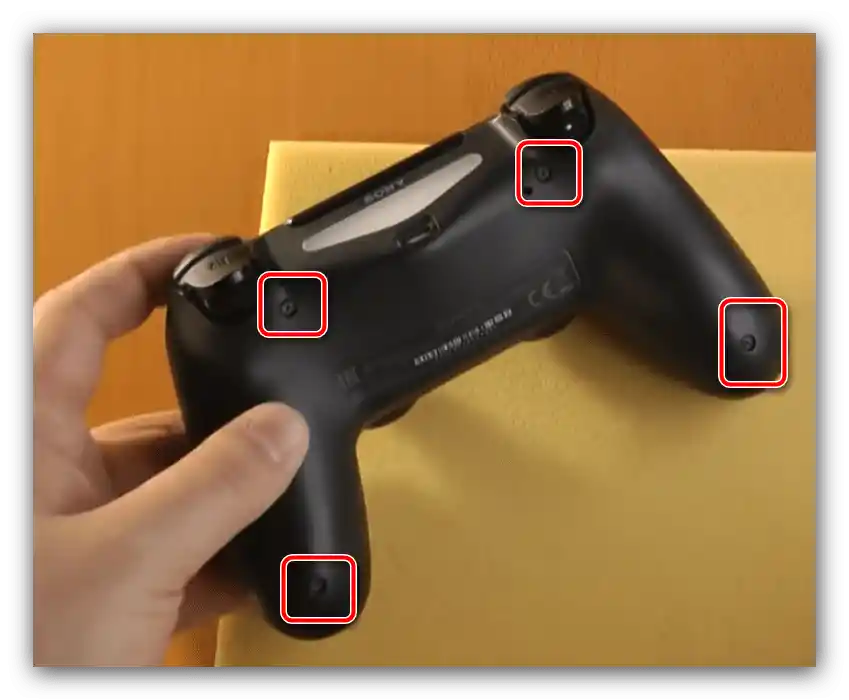

1. Обърнете геймпада с долната част нагоре и развийте четирите винта – тяхното местоположение е показано на изображението по-долу.
2. Сега да разглобим корпуса.


   Бъдете изключително внимателни! Половинките на корпуса са свързани с шлейф, при повреда на който светодиодната панел ще откаже!

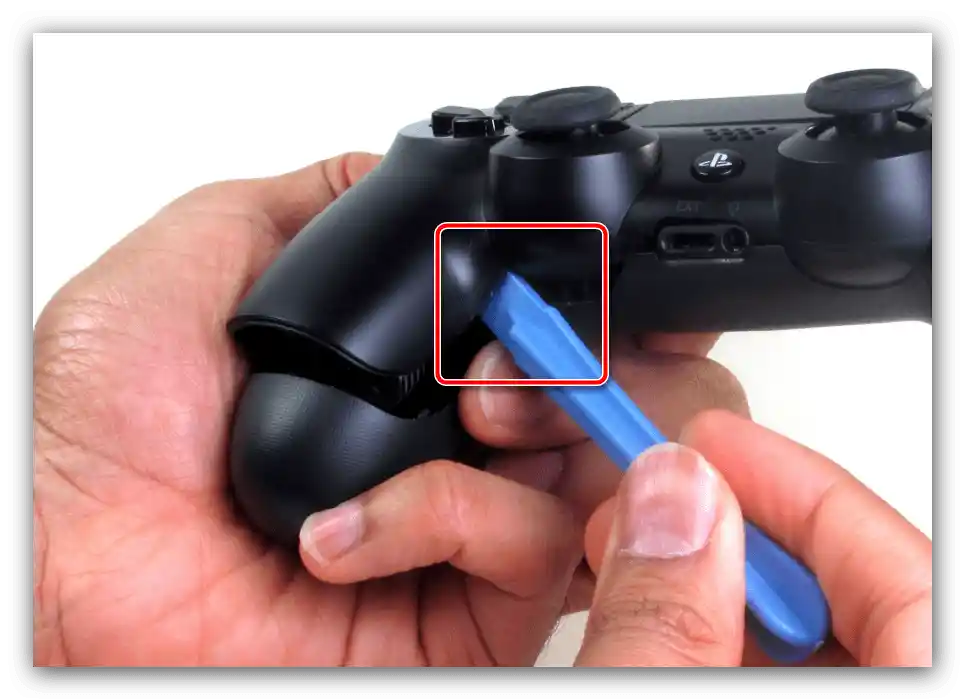

   Има два метода. Първият е внимателно отщракване на всяка клипса по ред: вкарайте лопатката в процепа между корпуса и порта за зареждане, след което се движете по корпуса, отсъединявайки фиксатора. Направлението на движението не играе роля.

   Вторият метод е подобен на първия, но се прилага само с помощта на лопатка. За целта вкарайте инструмента в същото място под ъгъл около 70 градуса и натиснете надолу, докато се отщракне.

3. При разглобяване на геймпада PS4 от първа ревизия, някои потребители срещат трудности при отсъединяване на горните фиксатори. Можете да улесните задачата с помощта на тънка метална пластинка: вкарайте я в пространството между L1 и корпуса, след което плавно натиснете надолу.Когато заключването се освободи, повторете последната операция от страната на бутона R1.
4. За да разделите половинките на геймпада, натиснете тригерите и започнете да движите задния панел напред и нагоре.


   Внимание! Помнете за шлейфа! Също така бъдете внимателни с тригерите, те са пружинни и могат да изскочат!

   За втората ревизия на Dualshock 4 не е нужно да натискате тригерите.

5. Откачете шлейфа на светодиодите, той трябва да се изважда лесно от конектора.

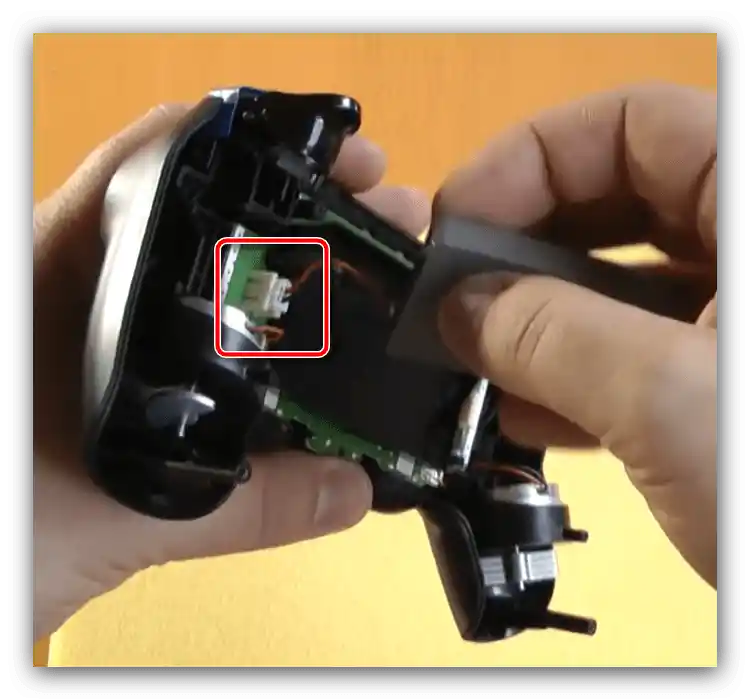

6. Сега изключете батерията – тя е закрепена с обикновен двупинов конектор на Sony, който лесно се отделя с пинсета или просто внимателно с ръце.

   Откачете и коритото за акумулатора – то, както и корпусът, е прикрепено с помощта на заключващи механизми.

7. Сега изключете шлейфа на сензорната панел. Внимателно разгледайте мястото на свързване (може да се използва лупа) – в зависимост от ревизията на устройството, конекторът може да бъде укрепен с пластмасова закопчалка или гъвкавият кабел да е просто поставен. В първия случай е необходимо да отворите закопчалката: внимателно вкарайте лопатка под конектора и я повдигнете нагоре.
8. За да свалите платката, развийте крепежния винт в центъра – действайте внимателно, за да не отскочат контактите на вибромоторите.
9. Сега хванете вибромоторите и внимателно извадете платката от корпуса.
10. След това остава само да извадите силиконовите подложки на бутоните и самите бутони.

На това разглобяването на Dualshock 4 може да се счита за завършено. За сглобяване на устройството следвайте инструкциите по-горе в обратен ред, но помнете за шлейфовете и проводниците на вибромоторите.
