Настройка на усилвателя TP-Link TL-WA850RE

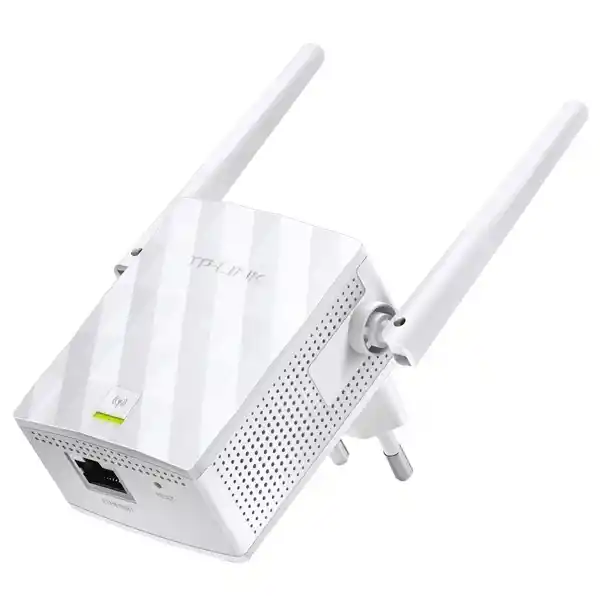

Свързване на усилвателя TP-Link TL-WA850RE

Първата задължителна стъпка е свързването на усилвателя TP-Link TL-WA850RE към мрежата и към компютъра, от който ще бъде настроен. Това мрежово оборудване има проста конструкция и не много компоненти, така че да се справите с процеса на свързване е по силите дори на неопитен потребител. На тази тема е посветена отделна статия на нашия сайт, с която препоръчваме да се запознаете.

Повече информация: Свързване на усилвателя TP-Link

Авторизация в уеб интерфейса

След успешното свързване на усилвателя към компютъра или лаптопа чрез мрежов кабел, можете да започнете настройката на това оборудване. Промените в параметрите се извършват в уеб интерфейса, за авторизация в който е необходимо да въведете адрес 192.168.0.254 в браузъра и да преминете по него.Ще се появят две полета, където като име на потребител и парола въведете едно и също значение — admin, зададено по подразбиране.

След активиране на формата за авторизация ще се премине към основното меню за настройка, което ще позволи да започнете настройката на устройството, за което ще говорим по-нататък.

Бърза настройка на TP-Link TL-WA850RE

В новата версия на фърмуера на усилвателя TP-Link TL-WA850RE има инструмент за бърза настройка, чиято функционалност позволява за няколко минути да се свържете с съществуваща мрежа и да я разширите за използване чрез това мрежово оборудване. За обикновения потребител оптималният вариант ще бъде именно този режим, затова ще го разгледаме на първо място.

1. След успешна авторизация предлагаме да смените езика на интерфейса за улесняване на разбирането на пунктовете в менюто.
2. След това натиснете бутона "Избор на режим", за да проверите най-основния параметър.
3. За настройката на усилвателя като точка за достъп ще говорим по-късно, а засега отбележете с маркер пункта "Режим на усилвателя на Wi-Fi сигнала" и приложете промените.
4. През менюто отляво преминете към раздела "Бърза настройка".
5. Сканирането на мрежи ще стартира автоматично и след няколко секунди на екрана ще се появи списък с наличните SSID. Намерете сред тях този, към който искате да се свържете, и натиснете името му за потвърждение.
6. Ако мрежата липсва или възникват трудности при нейното търсене, щракнете върху бутона "Друг", за да попълните сами цялата информация за точката за достъп.
7. Ще се появи малък прозорец с форма, където посочете името на мрежата, типа на защитата и въведете паролата. Всички тези данни се определят при преглед на състоянието на Wi-Fi на друго устройство, което вече е свързано с тази точка за достъп.
8. Независимо от избрания режим на добавяне на SSID, след попълване на данните ще се появи прозорец с потвърждение, където трябва да натиснете съответния бутон.
9. Следващият етап — създаване на разширена мрежа от свързаната точка за достъп, която ще се използва за работа с усилвателя.Можете да копирате името и паролата, запазвайки аналогични стойности за улеснение на свързването.
10. В края ще се появи известие за възможността за преместване на усилвателя, за да се увеличи обхватът. Запознайте се с тази инструкция и я следвайте, ако се окаже, че текущото разположение на мрежовото оборудване не е избрано най-добре.
11. Остава само да свържете едно от устройствата към разширената мрежа и да отбележите с отметка "Свързан съм с разширената мрежа", след което процедурата за бързо конфигуриране се счита за успешно завършена.
12. Накратко, отбелязваме QR кода, който се показва под последния прозорец. Той е предназначен за запазване като изображение или разпечатка, за да могат новите потребители да го сканират или да въведат данните за SSID за бързо свързване.
13. За проверка след настройката ще се отвори страницата на TP-Link, и ако зареждането е успешно, значи извършените по-рано действия са правилни и можете да преминете към обикновена употреба на усилвателя.

Това беше целият етап на бързо конфигуриране на разглеждания усилвател, който се състои само в избора и свързването към вече съществуваща мрежа. Ако желаете да се запознаете с допълнителните параметри, налични в уеб интерфейса, преминете към следващия етап от нашия материал.

Ръчна настройка на TP-Link TL-WA850RE

Разширените параметри са налични в общото меню за настройки на усилвателя, където на потребителя се предоставя възможност да установи контрол на достъпа, да промени свойствата на локалната мрежа или да се обърне към системните инструменти.Нека разделим този процес на няколко стъпки, за да може всеки потребител да избере действието, което иска да извърши, и веднага да премине към решаването на задачата.

Стъпка 1: Свързване с мрежата

Ако сте пропуснали предишния раздел с бързата настройка, вероятно свързването на усилвателя с съществуващата Wi-Fi мрежа все още не е станало, затова като първа стъпка ще разгледаме именно това свързване, което не предполага стартиране на бързо конфигуриране.

1. След авторизация в интернет-центъра натиснете бутона "Безжичен режим".
2. Можете веднага да въведете името на SSID, към който искате да се свържете, или да натиснете "Сканиране на Wi-Fi мрежи" за автоматично откриване на списъка с точки за достъп.
3. Ще се появи таблица с всички мрежи, които са в обхвата на TP-Link TL-WA850RE. Първите в списъка са точки с най-добър сигнал, т.е. разположени най-близо до устройството. Щракнете с левия бутон на мишката върху необходимата мрежа и въведете паролата за свързване.
4. При ръчно въвеждане ще трябва да посочите не само SSID, но и типа на защита, както и самата парола, след което потвърдете свързването.
5. След като усилвателят се свърже с избраната мрежа, започнете да създавате разширена мрежа, задавайки ѝ име и парола за достъп. В повечето случаи се копира името на основната мрежа, затова разработчиците дори добавиха специален бутон.
6. Върнете се в главното меню, отворете картата на мрежата и се уверете, че усилвателят успешно се е свързал с основната мрежа и има добър сигнал.
7. В следващата категория има информация за самия усилвател и неговата разширена мрежа. При жично свързване ви интересува информацията отдясно, но работата в режим на точка за достъп ще разгледаме малко по-късно.
8. Отбелязваме наличния списък с клиенти, който може да се използва не само за мониторинг, но и за блокиране на избрани устройства. В тази таблица се показва типът на самото оборудване, неговото име, IP адрес, физически адрес и формат на свързването.

Разгледаното по-горе меню е отлично за мониторинг на състоянието на мрежовото оборудване. То се появява веднага след авторизация в уеб интерфейса, затова не е необходимо да извършвате допълнителни действия за преминаване.Изберете подходящия раздел и започнете запознаването с наличната информация.

Стъпка 2: Настройки на локалната мрежа

Накратко ще се спрем на параметрите на локалната мрежа, които най-често са необходими при настройка на TP-Link TL-WA850RE като точка за достъп, но и при използване като обикновен усилвател също могат да бъдат полезни, ако потребителят добавя параметри за контрол на достъпа за това устройство през главния рутер. За да преминете, изберете раздела "Настройки" и от панела вляво кликнете върху реда "Мрежа".

Тук има само един раздел с два режима: автоматичен и зададен ръчно IP адрес. Въведете стойности в тези полета в съответствие с изискванията на главния рутер. Ако първоначално не планирате да взаимодействате с усилвателя чрез локалната мрежа и не сте променяли параметрите в рутера, по-добре оставете всички стойности по подразбиране и поставете отметка около "Получаване на IP адрес автоматично (препоръчително)".

Стъпка 3: Разширени настройки на уеб интерфейса

Най-интересните възможности се намират в раздела "Разширени настройки". Някои от тях трябва задължително да бъдат проверени, а други се активират само по личното желание на потребителя. Новата версия на фърмуера TP-Link TL-WA850RE значително разширява функционалността, така че да се запознаете с наличните в този раздел инструменти ще бъде поне интересно.

1. Първата категория в разглеждания раздел е "График на работа". В нея имате достъп до настройка на правила за времето на активност на усилвателя, избирайки кога той ще се включва и изключва. Няма ограничения по отношение на добавените правила, така че можете да натискате на "Добави" неограничен брой пъти, стремейки се да създадете оптимална таблица с график.
2. При създаването на самото правило се посочва само периодът на изключване и дните, когато това ще се случва.
3. След това преминете в "Контрол на достъпа", където се извършва работа с ограничителни правила за свързване към усилвателя.Достъпно е създаването както на бял, така и на черен списък, и за настройката е необходимо да се отбележи съответният пункт с маркер.
4. След кликване на бутона "Добави" ще се появи списък с всички открити устройства с усилвател. Отбележете с галочки тези, които искате да добавите в списъка, и потвърдете промените.
5. Самата таблица изглежда приблизително така, както е показано на следващото изображение, а установените ограничения зависят от типа на избраното по-рано правило.
6. TP-Link TL-WA850RE разполага с индикатори, които светят през цялото време на работа в този мрежов режим. Ако искате да ги изключите напълно или да настроите нощен режим, отидете на "Управление на индикаторите" и изберете подходящите опции.
7. Последният инструмент за разширени настройки е "Покритие на Wi-Fi мрежата". Той е предназначен за промяна на ширината на зоната на покритие, което е актуално, ако искате да спестите консумираното количество енергия или ако просто не е необходим твърде голям обхват. При избора на една от зоните веднага ще се появи графично обозначение на това, колко ще се стесни обхватът.

Вие научихте, че някои от разгледаните параметри са свързани с времето, следователно, системните часовници в самия усилвател трябва да бъдат настроени правилно, ако е необходимо да се използва разписание или понякога да се преглежда системния журнал. Темата за този параметър ще бъде разгледана в заключителната стъпка на статията.

Стъпка 4: Системни инструменти

Остава само да се запознаем с последния раздел в лявата панел на настройките на усилвателя, наречен "Системни инструменти". В него ще намерите настройки за времето, раздел за обновление на вграденото ПО, ще можете да създадете резервно копие, да рестартирате устройството с един клик или да промените данните за удостоверяване.

1. Първо, преминете в този раздел с настройки, избирайки го от лявата панел. Там кликнете на първата категория — "Настройки на времето". Променете системното време, като го преведете на 24-часов формат и посочите подходящата зона от падащото меню. Ако във вашата страна се прилага лятно време, обозначете началото и края му, предварително активирайки самия параметър.Така параметрите ще се синхронизират автоматично.
2. Въпреки че в момента се говори за последната версия на фърмуера TP-Link TL-WA850RE, с времето тя може да бъде обновена, затова ако сте намерили на официалния сайт файл с нова версия на софтуера, изтеглете го чрез "Актуализация на фърмуера", а след това потвърдете актуализацията. Тук можете да разберете и хардуерната версия, и версията на фърмуера на усилвателя.
3. Функцията за резервно копие и възстановяване позволява да създадете файл с текущите настройки на оборудването и при необходимост да ги възстановите при зареждане на файла тук. Препоръчваме да създавате резервно копие в случаите, когато сте направили множество промени в правилата за контрол на достъпа и сте работили по графика на устройството. Тук също се извършва и нулиране до заводските настройки, ако решите да отмените направените преди това промени.
4. Чрез категорията "Рестартиране" можете не само да изпратите усилвателя на рестартиране в момента, но и да зададете график за автоматично изпълнение на тази процедура. Подобна функция ще бъде полезна, ако оперативната памет на устройството с времето се запълва и свързаността става по-малко стабилна.
5. Смяната на паролата за авторизация в уеб интерфейса също се извършва чрез отделна страница, където ще трябва да посочите стария ключ за сигурност — admin, а след това да въведете нов и да го потвърдите.

Сега знаете всичко за стандартната настройка на TP-Link TL-WA850RE като средство за разширяване на съществуващата Wi-Fi мрежа. По-нататък, като допълнителна информация, ще бъде разказано за конфигурирането в режим на точка за достъп и действията със старата версия на фърмуера, ако след свързването се окаже, че външният вид на интерфейса се различава от видяното току-що.

Настройка на TP-Link TL-WA850RE в режим на точка за достъп

Ако обърнете внимание на най-първото изображение на тази статия, ще видите, че усилвателят TP-Link TL-WA850RE има Ethernet порт за свързване, който е използван и за свързване с лаптопа при настройката.Може да се свърже с основния рутер или директно с мрежата от доставчика, за да активирате усилвателя в режим на точка за достъп, самостоятелно създавайки SSID за Wi-Fi. Ще покажем как се извършва преходът в този режим и как се избират съответните параметри за него.

1. Използвайте предишните инструкции за влизане в уеб интерфейса на усилвателя, след това натиснете на "Избор на режим" и отбележете с маркер пункта "Режим на точка за достъп".
2. Устройството веднага ще се рестартира, за да влязат в сила новите параметри, а след създаването на нова сесия преминете към "Бърза настройка".
3. В него включете безжичния режим, задайте име за точката за достъп и задайте парола, състояща се минимум от осем символа.
4. Ще бъде изведена информация, че точката за достъп е успешно създадена, а ако паролата не е зададена, ще се покаже инструкция за преминаване на страницата, където може да бъде зададена.
5. Следващият прозорец ще ви уведоми, че бързата настройка е завършена и можете да използвате QR кода или текстовите данни за предоставяне на информация за свързване на нови потребители.
6. Ако желаете да внесете ръчно промени в текущите параметри на TP-Link TL-WA850RE, преминете в раздела "Безжичен режим".
7. Там имате възможност да изберете всякакви параметри на мрежата, включително канал, ширина и режим на излъчване.
8. За смяна на параметрите за сигурност разширете падащото меню и задайте препоръчания тип криптиране.
9. Ще се появи поле за въвеждане на парола, където трябва да впишете самия ключ за достъп.

Що се отнася до по-нататъшните разширени настройки на усилвателя в режим на точка за достъп, те съответстват на вече описаните по-горе стъпки, затова при необходимост се върнете към тях и задайте изискваните параметри за LAN, контрол на достъпа и взаимодействие със системните инструменти.

Настройка на TP-Link TL-WA850RE версия 1.2

В края ще представим пример за стъпка по стъпка ръководство за настройка на TP-Link TL-WA850RE v1.2 за тези потребители, които от доста време са закупили този усилвател или са взели на ползване вариант втора ръка. Факт е, че такава версия на мрежовото оборудване не може да бъде обновена до фърмуер, интерфейсът на който беше демонстриран по-горе, затова остава в зеленото изпълнение на стария стил на TP-Link.Принципът на конфигуриране се различава, поради което ще се спрем на важните стъпки, които трябва да се изпълнят при взаимодействие с такава версия на усилвателя.

Стъпка 1: Бърза настройка

"Бърза настройка" — раздел за бърза настройка на основните параметри, необходими за нормалното функциониране на устройството. Можете да преминете към него след авторизация в уеб интерфейса, което се прави точно както демонстрирахме по-горе.

1. В главното меню на интернет центъра преминете към раздела "Бърза настройка" през панела отляво.
2. Потвърдете началото на конфигурирането, като натиснете бутона "Напред".
3. Старите версии на фърмуера все още изискват избор на текущия регион, затова извършете тази операция чрез падащото меню и продължете напред.
4. Ще започне автоматично сканиране на наличните мрежи за свързване, което отнема няколко минути.
5. След това ще се покаже списък с наличните SSID, където намерете това, към което искате да се свържете, и го отбележете с отметка.
6. В тази таблица се показва нивото на сигнала, физическият адрес на устройството, което раздава мрежата, избраният канал и зададеното ниво на защита.
7. След като отметката е поставена, в долната част кликнете на "Напред", потвърдете по този начин своя избор. Ако посочената безжична точка за достъп е защитена с парола, ще се появи форма за нейното въвеждане.
8. При създаването на разширена мрежа разработчиците предлагат сами да промените типа на шифроване, ако е необходимо.
9. Следващото действие е избор на име за разширената точка за достъп, което можете да копирате от основната или напълно да промените по ваше усмотрение.
10. След завършване ще се появи списък с установените параметри за свързване. В долната част се намира бутон "Експортиране на настройки", който ще бъде полезен, ако искате веднага да създадете файл с резервно копие на конфигурацията.

Стъпка 2: Ръчно добавяне на профил

Ако предишният метод за бързо конфигуриране не ви подхожда или искате бързо да превключвате между няколко мрежи, сега е моментът да се заемете с добавянето на профили с различни конфигурации на безжичната мрежа.За целта изпълнете следните стъпки:

1. През главното меню преминете в раздела "Профил", където кликнете върху бутона "Добави".
2. Въведете име за профила, името на безжичната точка за достъп, MAC-адреса на раздаващото устройство и паролата. Цялата тази информация може да бъде установена в настройките на използвания рутер.
3. След запазване на промените се върнете на предишната страница, отбележете предпочитаната мрежа и кликнете "Свържи се".

Стъпка 3: Параметри на локалната мрежа

Ако главният рутер има установени правила за контрол на достъпа или специални параметри на локалната мрежа, различаващи се от тези, които се избират по подразбиране, е възможно в категорията "LAN" на усилвателя да се наложи ръчно да зададете IP-адрес, да присвоите маска на подсет и шлюз. Правете промени само ако точно знаете какви стойности трябва да впишете.

Стъпка 4: Разширени настройки на режима на точка за достъп

Дори старата версия на разглеждания усилвател може да работи в режим на точка за достъп, без да разширява обхвата, а създавайки своя мрежа при свързване на Ethernet кабел. Този режим се настройва чрез разширените параметри на Wi-Fi, част от които се отнасят до обикновения режим на усилване на сигнала.

1. Разширете раздела "Безжичен" и изберете първата категория — "Безжични настройки". Тук се редактира работният режим в зависимост от това дали искате да раздавате своя мрежа или да разширявате текущата, а след това можете да промените MAC-адреса на мрежата и да зададете име за нея.
2. Следващата категория е посветена изключително на параметрите за защита на мрежата, където отбележете с маркер препоръчания тип криптиране и въведете парола, състояща се от минимум осем символа.
3. Настройката на контрола на достъпа се извършва в същия раздел, където първо ще трябва да го активирате, ако искате да го използвате, след това да изберете типа правила и да преминете към съставянето на таблицата, добавяйки устройства в белия или черния списък по техните MAC-адреси.
4. При добавяне се посочва изключително MAC-адреса и се въвежда описание за избраната техника.Няма да е необходимо да въвеждате повече данни при създаването на таблицата.
5. В разширените параметри Wireless ви интересува само мощността на предавателя, която трябва да бъде зададена в състояние "High", осигурявайки най-добро покритие. Останалите опции е по-добре да не се пипат, ако не знаете за какво отговарят.
6. Последните два пункта в този раздел отговарят за преглед на статистическите данни. В тях можете да се запознаете със средната скорост на свързване и да получите подробна информация за клиентите.

Не забравяйте, че след извършване на каквито и да било промени е необходимо да натиснете бутона "Save", за да ги запазите, изпращайки усилвателя на рестартиране. Ако не го направите, при преминаване в друга секция промените автоматично ще се нулират.

Стъпка 5: DHCP

DHCP — автоматично разпределение на IP адреси за всеки клиент на усилвателя — по подразбиране е деактивирано, тъй като при нормална работа не е необходимо. Въпреки това, ако използвате устройството като отделна точка за достъп и знаете защо е необходим DHCP сървър, активирайте и настройте го през съответния раздел. Там също има списък с свързани клиенти с показаните IP адреси.

Стъпка 6: Системни инструменти

Последният етап на конфигуриране е промяна на системните параметри с помощта на вградените инструменти. Всички те са стандартни и присъстват във всяка фърмуер на рутери и усилватели от TP-Link. Ще преминем през всяка категория, за да разберете къде е необходимо да направите промени.

1. В "Firmware Upgrade" има възможност да качите файл с фърмуер и да го обновите. По-горе вече споменахме, че не е възможно да инсталирате актуализация за последната версия на софтуера, но на официалния сайт има специални сборки за хардуерна версия 1.2, които препоръчваме да инсталират само опитни потребители.
2. Следва "Factory Defaults" и тук има само един бутон, отговарящ за нулиране на настройките до заводските.Имайте предвид, че при натискане върху нея всички направени промени ще бъдат изтрити и устройството ще се върне в първоначалното си състояние.
3. Ръчното създаване на резервно копие под формата на файл става в "Backup & Restore", където след това трябва да бъде качено, ако е необходимо да се възстановят някои настройки.
4. За рестартиране на TP-Link TL-WA850RE без физически достъп до него използвайте категорията "Reboot", натискайки бутона с аналогично наименование.

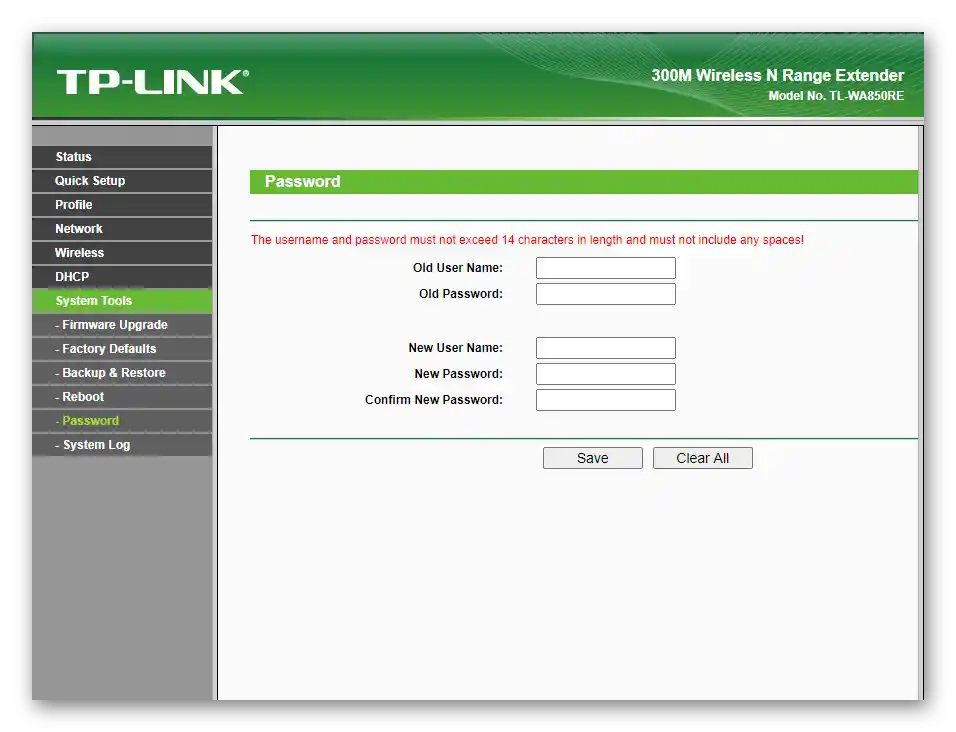

5. "Password" отговаря за смяната на потребителското име и паролата за авторизация в уеб интерфейса. Тези данни трябва да се редактират, ако се притеснявате, че достъп до настройките на устройството може да получи трета страна.
