Лаптопите, като мобилните устройства, с всички очевидни предимства, имат един голям недостатък - ограничени възможности за надграждане. Например, за да смените видеокартата с по-мощна, не винаги ще успеете. Това се дължи на липсата на необходимите съединители на дънната платка на лаптопа. В допълнение, адаптери за мобилни графики не са толкова широко представени в продажбите на дребно като настолни компютри.

Повечето потребители, които имат лаптоп, биха искали да превърнат пишещата машина в мощно чудовище, докато не дават много пари за готови решения от известни производители. Има начин да постигнете това, което искате, като свържете външна видеокарта към лаптопа.

Свързване на външна видеокарта към лаптоп

Има две възможности за "сдвояване" на лаптоп с графичен адаптер за настолни компютри. Първото е да се използва специално оборудване, наречено "докинг станция" , а второто - за свързване на устройството към вътрешния слот mPCI-E .

Метод 1: Докинг станция

В момента на пазара има доста голям избор на оборудване, което ви позволява да свържете външна видеокарта. Станцията е устройство с слот за PCI-E , контролни елементи и захранване от контакта. В пакета не е включена видеокарта.

Докинг станция за свързване на външна видеокарта към лаптоп

Устройството се свързва с лаптопа през пристанището Thunderbolt , което понастоящем има най-високата честотна лента между външните портове.

Thunderbolt конектор за свързване на външна видеокарта към лаптоп

Плюс докинг станцията е лесна за употреба: свързана с лаптоп и игра. Можете да направите това дори и без да рестартирате операционната система. Недостатъкът на това решение е цената, която е сравнима с цената на мощна видеокарта. Освен това конекторът Thunderbolt не присъства във всички лаптопи.

Метод 2: Вътрешен mPCI-E конектор

Всеки лаптоп има вграден Wi-Fi модул, свързан към вътрешния мини PCI-Express конектор. Ако решите да свържете външна видеокарта по този начин, тогава трябва да пожертвате безжичната връзка.

Връзката в този случай е чрез специален адаптер EXP GDC , който може да бъде закупен от нашите китайски приятели на сайта Aliexpress или други подобни сайтове.

Устройството е слот за PCI-E с "интелигентни" съединители за свързване на лаптопа и допълнителна мощност. Комплектът включва необходимите кабели и понякога BP.

EXP GDC адаптер за свързване на външна видеокарта към лаптоп

Процесът на инсталиране е както следва:

  1. Лаптопът е напълно изключен, а батерията е отстранена.

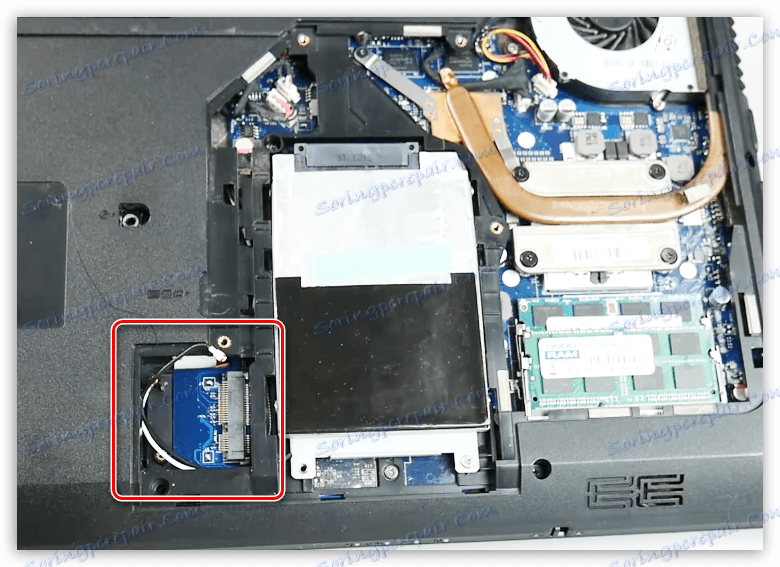

  2. Скрива се сервизното покритие, което скрива всички подвижни компоненти: RAM, видеокарти (ако има такива) и безжичен модул.

    MPCI-E конектор под капака за лаптоп

  3. Преди да се свържете към дънната платка, се монтира тандем от графичния адаптер и EXP GDC , всички кабели се монтират.

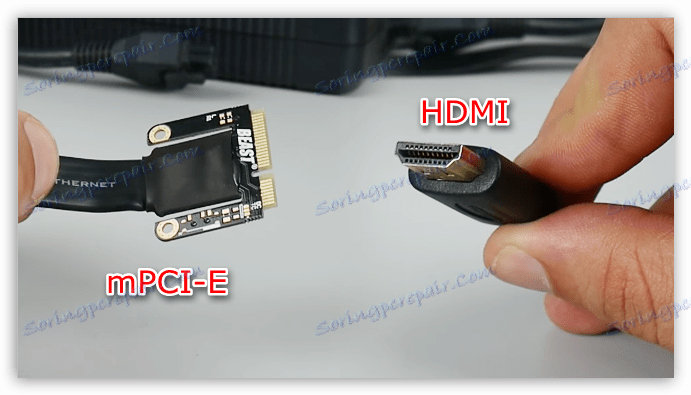

    • Основният кабел, с mPCI-E на единия край и HDMI - от другата страна

      Кабел за свързване на външна видеокарта към лаптоп с mPCI-E и HDMI съединители

      свържете към съответния конектор на устройството.

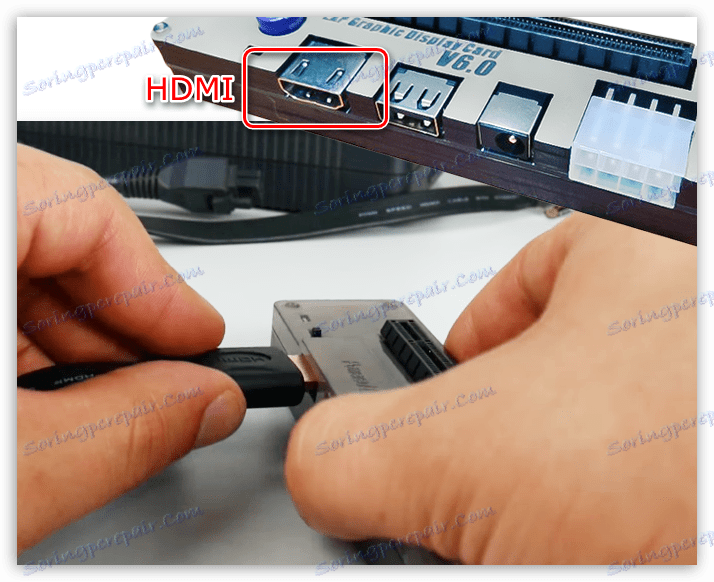

      Свържете HDMI кабела към адаптера EXP GDI

    • Помощните проводници за захранване са снабдени с един 6-изводен конектор от едната страна и двоен 6-пинов + 8-пинов (6 + 2) от друг.

      Допълнителни захранващи съединители за свързване на външна видеокарта към лаптоп

      Те са свързани към EXP GDC с един 6-пинов конектор и към видеокартата - 6 или 8 пина , в зависимост от наличните гнезда на видеокартата.

      Свързване на допълнително захранване при инсталиране на външна видеокарта към лаптоп

    • Захранването е желателно да се използва този, който се доставя с устройството. Такива устройства вече са снабдени с необходимия 8-пинов конектор.

      Захранващият блок е оборудван с необходимия съединител за свързване на външна видеокарта към лаптоп

      Разбира се, можете да използвате пулсов (компютър) PSU, но това е тромаво и не винаги безопасно. Той е свързан чрез различни адаптери, които са прикрепени към EXP GDC .

      Захранващият блок е оборудван с необходимия съединител за свързване на външна видеокарта към лаптоп

      Захранващият съединител се поставя в съответния слот.

      Захранващ конектор на адаптер за външна видеокарта

  4. След това трябва да деинсталирате Wi-Fi модула . За да направите това, трябва да отвиете двата винта и да изключите чифт тънки проводници.

    Демонтиране на безжичния модул при свързване на външна видеокарта към лаптоп

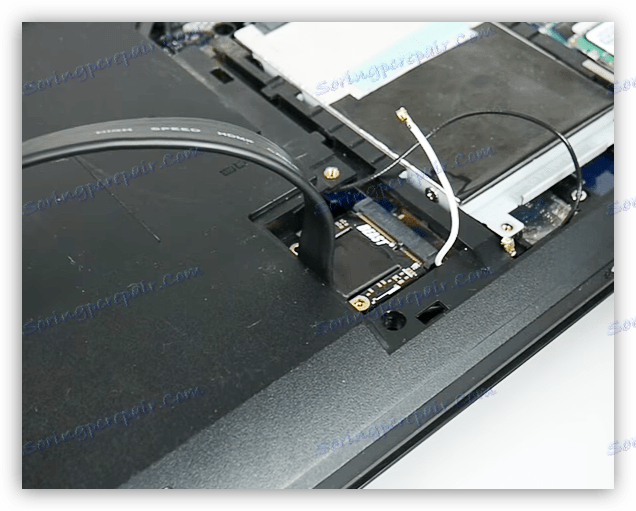

  5. След това свържете видео кабела ( mPCI-E-HDMI ) към съединителя на дънната платка.

    Свързване на видео кабела към конектора mPCI-E чрез поставяне на външна видеокарта към ноутбука

По-нататъшното инсталиране на трудности няма да причини. Необходимо е да извадите проводника от външната страна на лаптопа по такъв начин, че да претърпите минимално счупване и да инсталирате капака на услугата. Всичко е готово, можете да включите захранването и да използвате мощен лаптоп за игри. Не забравяйте да инсталирате подходящи шофьор ,

Прочетете още: Как да превключите видеокартата към друг лаптоп

Трябва да се разбере, че този метод, както и предишният, няма да позволи напълно да разкрие възможностите на видеокартата, тъй като производителността на двата порта е много по-ниска от тази на стандартния PCI-Ex16 версия 3.0 . Например, най-бързият Thunderbolt 3 има пропускателна способност 40 Gb / сек срещу 126 за PCI-Ex16 .

В същото време, с малки резолюции на "лаптоп" екран, ще бъде възможно да се играят модерни игри много комфортно.
