KOMPAS-3D е програма, която позволява на чертежа на всякакви сложности на компютъра. От тази статия ще научите как бързо и точно да изпълнявате чертеж в тази програма.


Преди да създадете COMPASS 3D, трябва да инсталирате самата програма.

Изтеглете KOMPAS-3D

Изтегляне и инсталиране на KOMPAS-3D

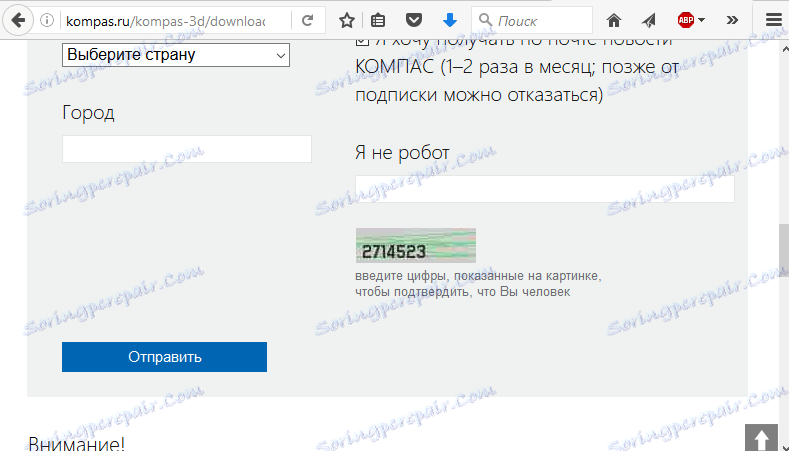

За да изтеглите приложението, трябва да попълните формуляр на сайта.

Изтеглете KOMPAS-3D

След като сте попълнили електронната поща, ще получите писмо с връзка за изтегляне. След като приключите с изтеглянето, изпълнете инсталационния файл. Следвайте инструкциите за инсталиране.

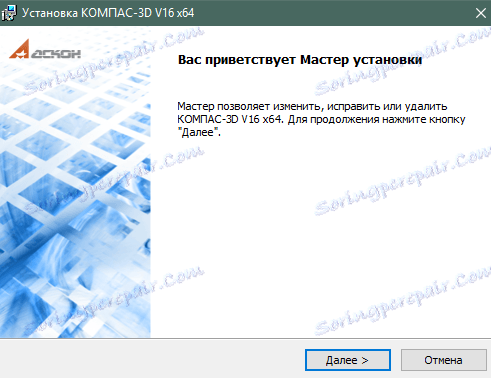

Инсталация KOMPAS-3D

След инсталирането стартирайте приложението, като използвате командата за бърз достъп на работния плот или в менюто "Старт".

Как да нарисувате рисунка на компютър с KOMPAS-3D

Добре дошлият екран е както следва.

Начален екран COMPASS-3D

Изберете File> New от горното меню. След това изберете "Фрагмент" като формат на чертежа.

Избор на чертожен формат в COMPASS-3D

Сега можете да започнете да рисувате. За да се улесни начертаването на COMPASS 3D, трябва да включите дисплея на мрежата. Това става чрез натискане на съответния бутон.

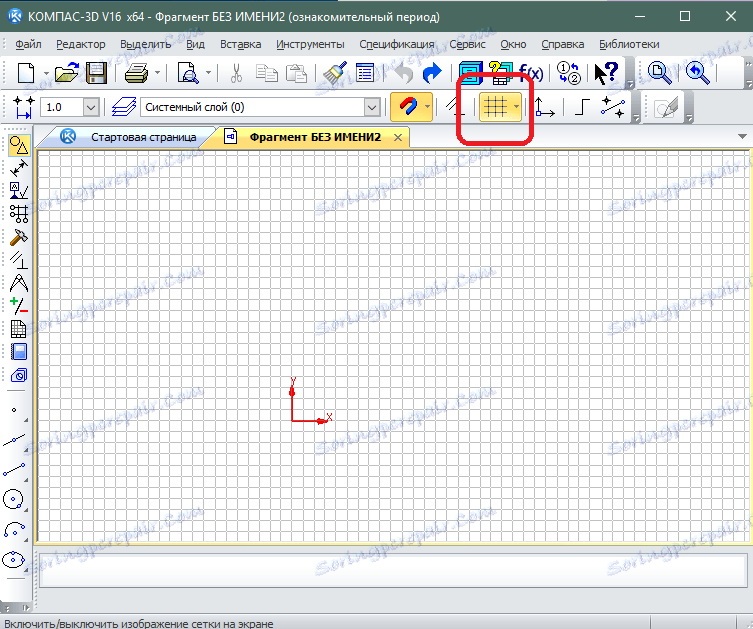

Активиране на мрежата в KOMPAS-3D

Ако искате да промените разстоянието между решетките, кликнете върху падащия списък близо до същия бутон и изберете елемента "Конфигуриране на настройките".

Всички инструменти се предлагат в менюто вляво или в горното меню по пътя: Инструменти> Геометрия.

Инструменти за чертане в KOMPAS-3D

За да изключите инструмента, просто кликнете върху иконата му отново. За да активирате / деактивирате връзката, отделен бутон на горния панел се разпределя при чертане.

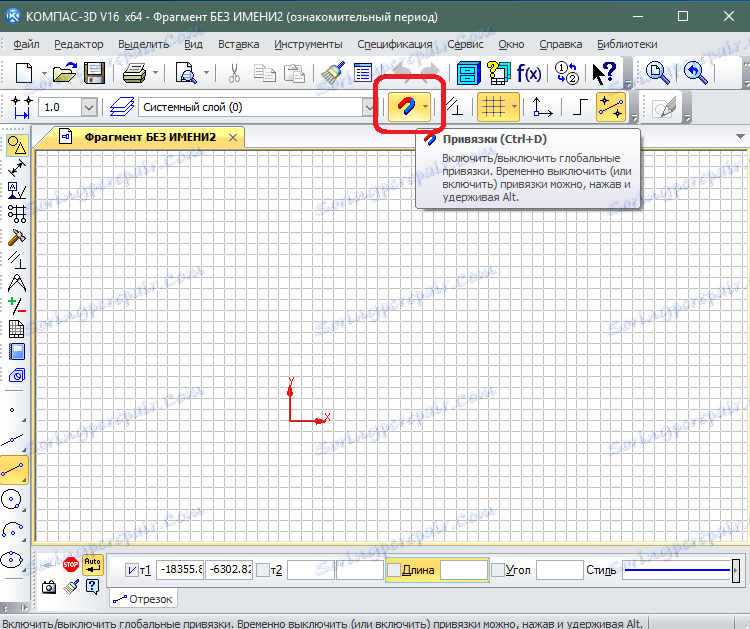

Бутон за активиране и деактивиране на свързването в KOMPAS-3D

Изберете желания инструмент и започнете да рисувате.

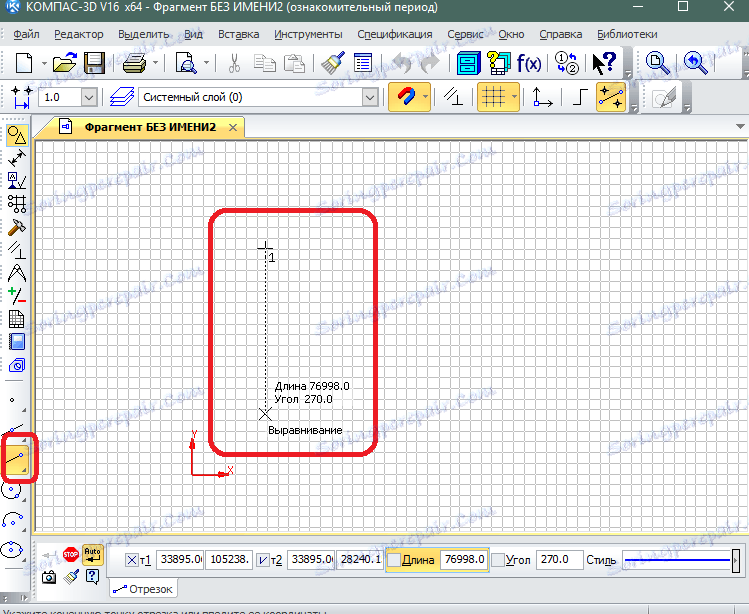

Рисуване в KOMPAS-3D

Можете да редактирате изчертания елемент, като го изберете и щракнете с десния бутон на мишката. След това изберете елемента "Свойства".

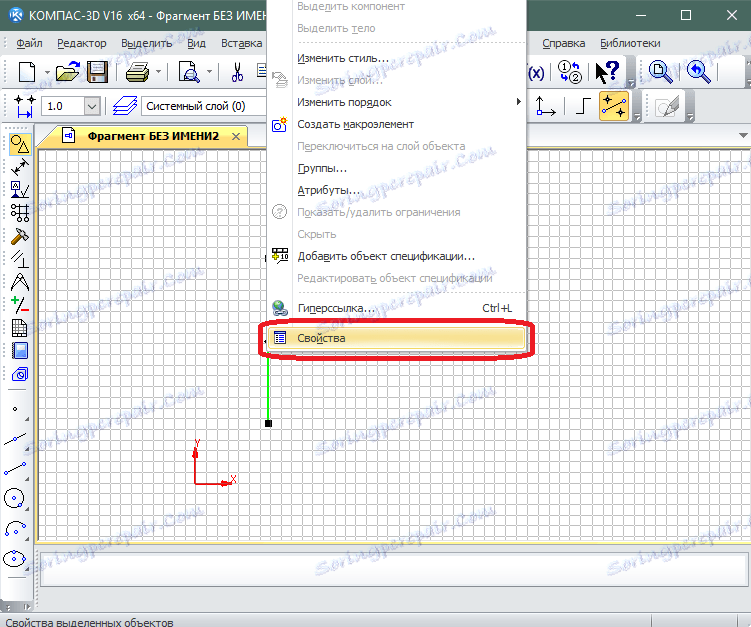

Показване на собствеността на изтегления елемент в KOMPAS-3D

Променяйки настройките в прозореца вдясно, можете да промените оформлението и очертанията на елемента.

Промяна на параметрите на елемент в KOMPAS-3D

Изпълнете чертежа с помощта на наличните в програмата инструменти.

След като начертаете необходимия чертеж, ще трябва да добавите допълнителни описания с размери и маркировки към него. За да укажете размерите, използвайте инструментите на елемента "Размери", като натиснете съответния бутон.

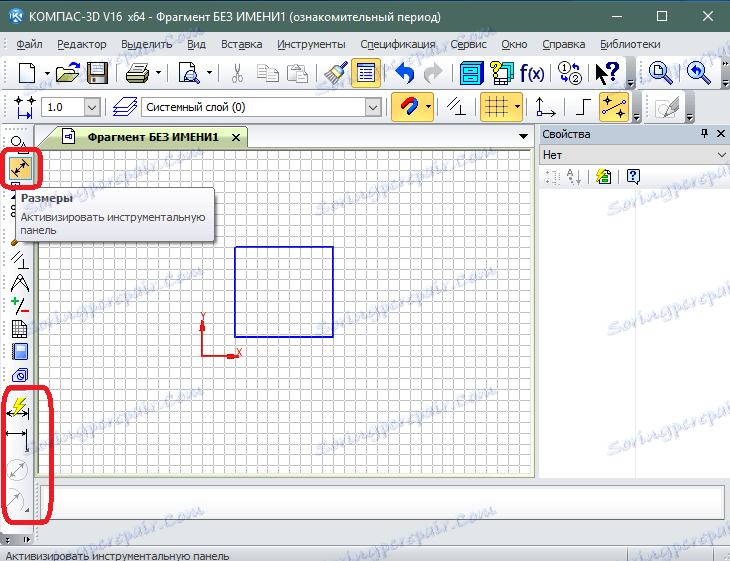

Лента с инструменти за задаване на размери в KOMPAS-3D

Изберете желания инструмент (линеен, диаметър или радиален размер) и го добавете към чертежа, като посочите точките за измерване.

Добавете описание с размер в COMPASS-3D

За да промените лидерските настройки, изберете го, след което в прозореца с опции отдясно изберете необходимите стойности.

Променете опциите за обяснения в KOMPAS-3D

По същия начин се добавя и описание с текст. Само за нея има отделно меню, което се отваря с бутона "Обозначения". Тук има линии-callouts, както и просто добавяне на текста.

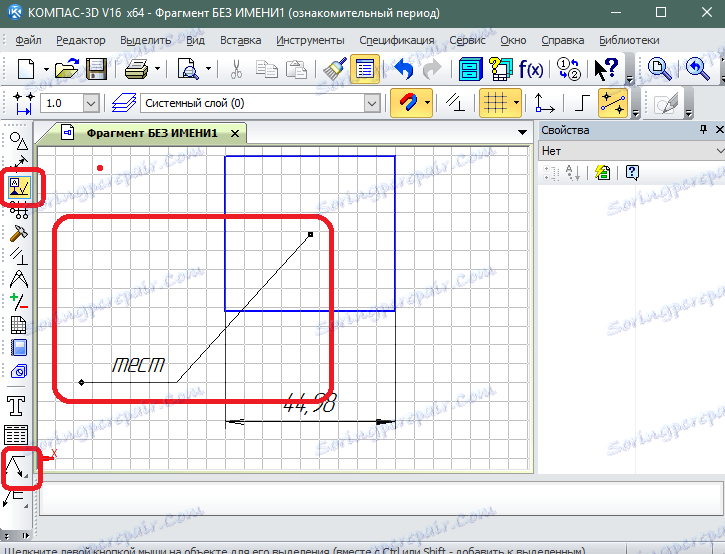

Добавете обяснение с текст към KOMPAS-3D

Последната стъпка е да добавите таблица към чертежа. За да направите това, използвайте инструмента "Таблица" в същия набор от инструменти.

Добавяне на спецификация към чертежа в KOMPAS-3D

Чрез свързване на няколко таблици с различни размери можете да създадете пълна таблица със спецификации за чертежа. Клетките на масата се попълват, като кликнете два пъти върху мишката.

В резултат на това ще получите пълен чертеж.

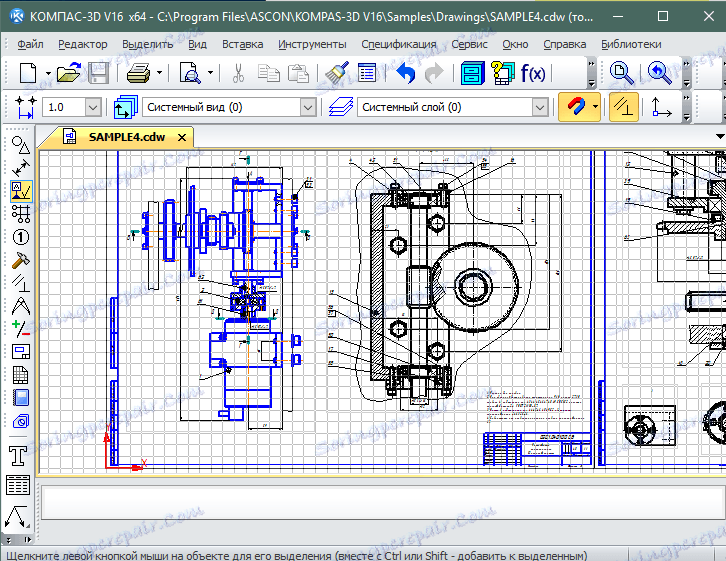

Готов за рисуване в KOMPAS-3D

Прочетете още: Най-добрите програми за рисуване

Сега знаете как можете да рисувате в COMPASS 3D.
