Създайте почистване на стените в ArchiCAD
Създаването на сканиране на вътрешните стени на помещенията е доста обичайна задача за тези, които се занимават с проектирането на интериори и проектирането на жилищни сгради. Аркада версия 19 предоставя инструмент, създаден за удобно създаване на проби.
Ще го опознаем по-добре.
Как да създадете почистване на стени в ArchiCAD
Представете си, че имате очертана стая с врати с прозорци и няколко мебели. Ще създадем ортогонални проекции на стените на тази стая. Сега ще видите колко е просто.
Полезна информация: Горещи клавиши в ArchiCAD
Докато сте в прозореца на план за стая, кликнете върху бутона "Sweep" в лентата с инструменти. В информационния панел над работното поле изберете Geometric Variant: Rectangle.

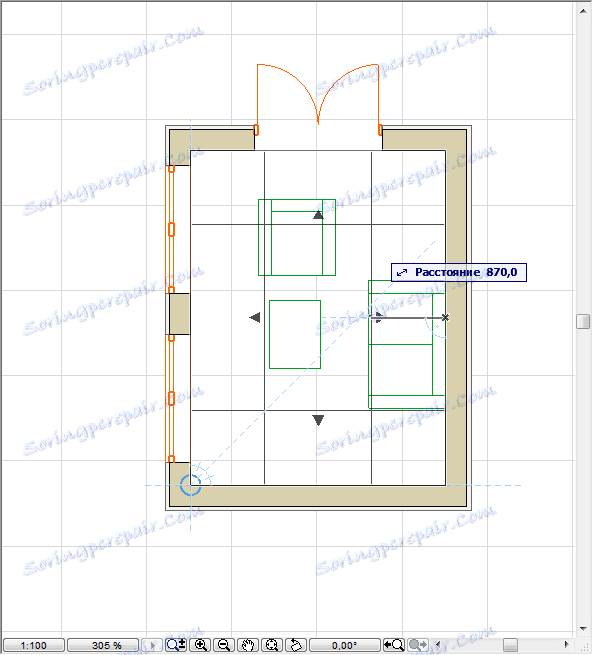

Кликнете в ъгъла на стаята и кликнете отново, за да фиксирате правоъгълната зона в противоположния ъгъл. Това създава почистване, което включва всички стени на стаята.
Ще видите четири прави линии, които са премахнати или се доближават до стените. Това е линията на секцията. Те определят района на стаята, където ще паднат предмети в стаята. Кликнете на подходящото място за вас.

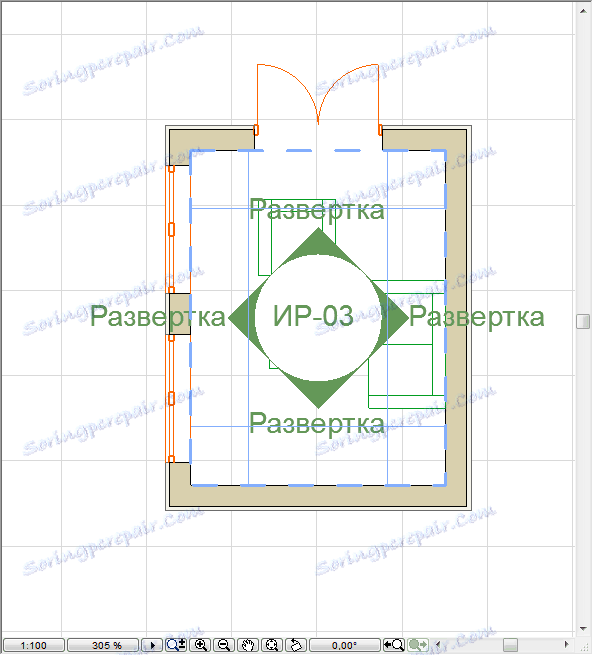

При нас се оказа, че такъв обект на почистване със специален маркер.

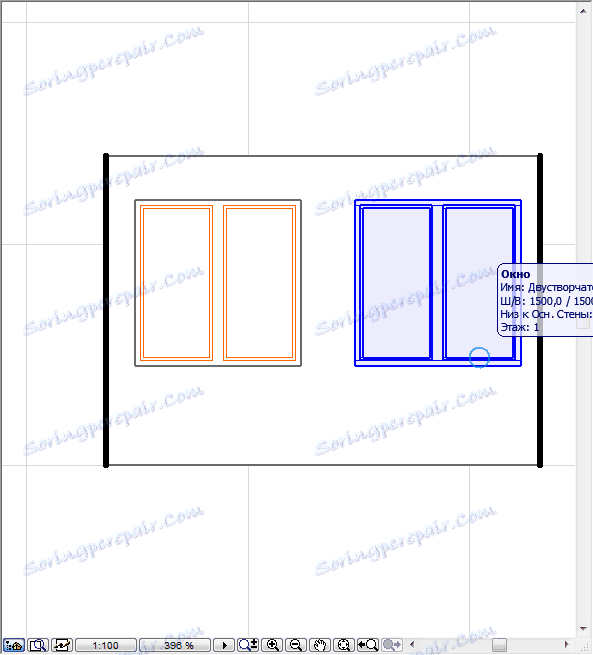

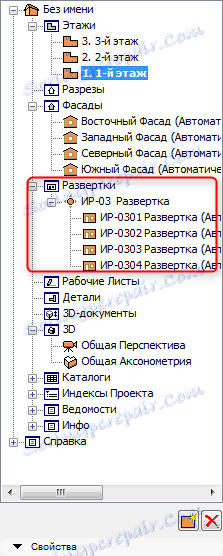

В самия навигатор вече могат да се намерят много проблясъци. Щракването върху тях ще отвори прозорците с манипулации.
Отидете в прозореца на плана и изберете обекта за почистване. Отворете диалога за настройка за почистване. Да премахнем маркера от плана. Отворете "Marker" и изберете "No Marker" от падащия списък. Кликнете върху OK.

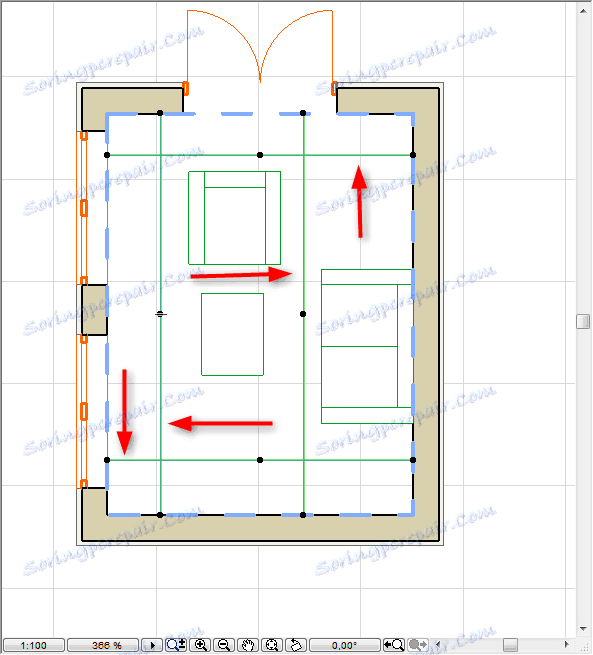

Преместете прожекционните линии на почистване, така че да не пресичат мебелите, а мебелите да попаднат в помещението (между стената и проекционната линия).
Урокът: Как да направите дизайна на апартамент самостоятелно
Включете една от сканиранията в навигатора. Щракнете с десния бутон върху името и изберете "Sweep Options". Тук може да се интересуваме от няколко параметъра.

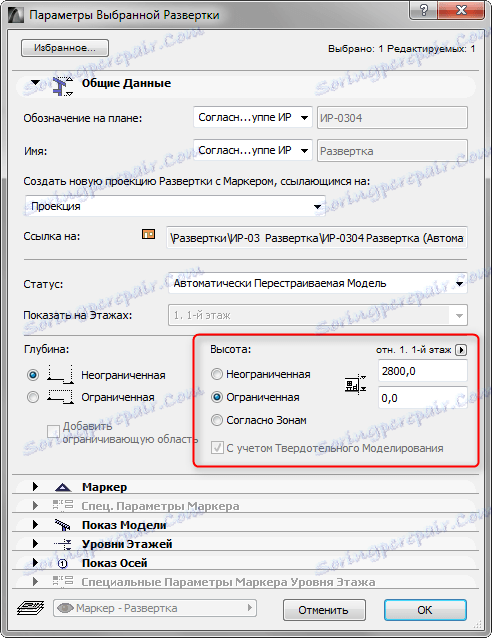

В разгръщането "Общи данни" можем да настроим границите на дълбочината и височината на дисплея. Задайте границите на височината, ако работите с една от стаите в многоетажна сграда.

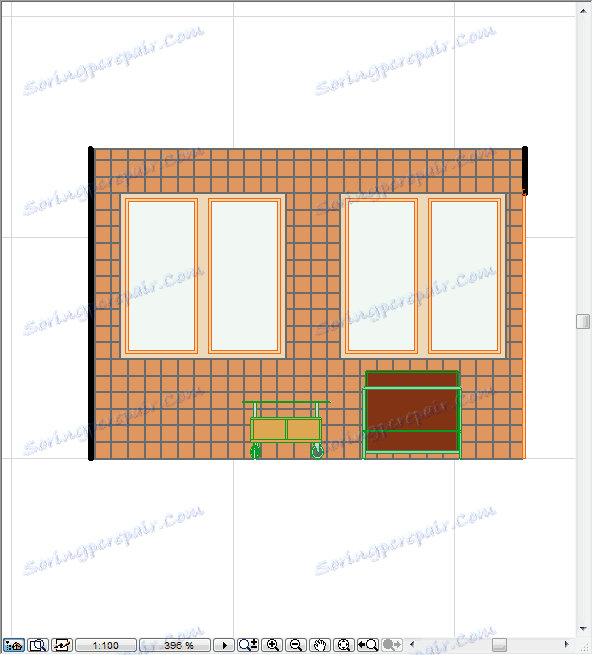

Отворете показването на "Модел Покажи". В групата "Елементи, които не са в напречно сечение", изберете линията "Излюпване на ненарязани повърхности" и задайте "цветовете на собственото ви покритие без засенчване". Също така поставете отметка в квадратчето до "Vector 3D hatching". Тази операция ще ви направи цветни.

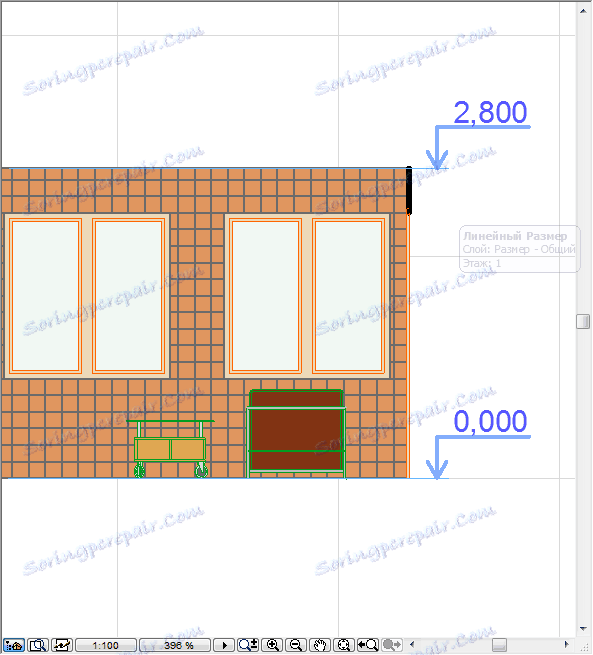

Също така, както и в секциите и фасадите, можете да приложите размери към почистване.
Прочетете на нашия уебсайт: Най-добрите програми за планиране на апартамент
Тук е процесът на създаване и редактиране на опити в Arcadia. Надяваме се, че този урок е полезен за вас.
