Multiline в AutoCAD
Multiline в AutoCAD е много удобен инструмент, който ви позволява бързо да рисувате контури, сегменти и техните вериги, състоящи се от две или повече паралелни линии. С помощта на многолиния е удобно да се изчертават контури на стени, пътища или технически комуникации.
Днес ще разберем как да използваме многолините в чертежите.
съдържание
Многоредов инструмент в AutoCAD
Как да се направи многолиния

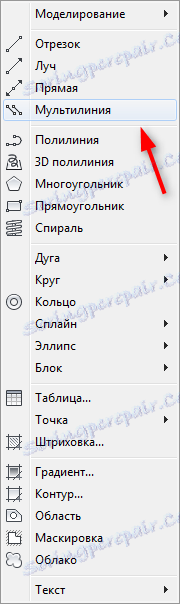

1. За да нарисувате многоредова линия, изберете "Draw" - "Multiline" в лентата с менюта.
2. Изберете "Zoom" от командния ред, за да укажете разстоянието между паралелни линии.
Изберете "Местоположение", за да зададете базовата линия (отгоре, от центъра, отдолу).
Кликнете върху Стил, за да изберете типа мултилин. По подразбиране AutoCad има само един тип - Standart, който се състои от две паралелни линии на разстояние от 0,5 единици. Процесът на създаване на собствени стилове ще бъде описан по-долу.
3. Започнете да нарисувате множествената линия в работното поле, като посочите възловите точки на линията. За удобство и точност на конструкцията използвайте свързващите елементи.
Прочетете повече: Свързвания на AutoCAD
Как да конфигурирате многолични стилове
1. Изберете "Format" - "Multiline Styles" от менюто.

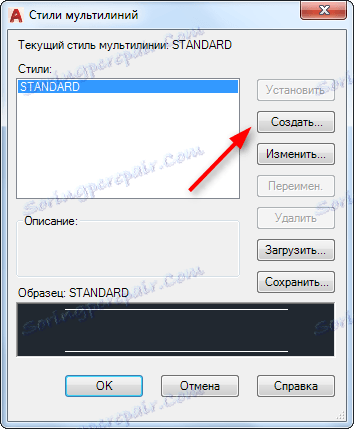

2. В прозореца, който се показва, изберете съществуващия стил и кликнете върху "Създаване".

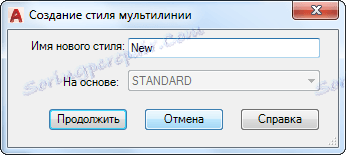

3. Въведете име за новия стил. Тя трябва да се състои от една дума. Кликнете върху "Напред"

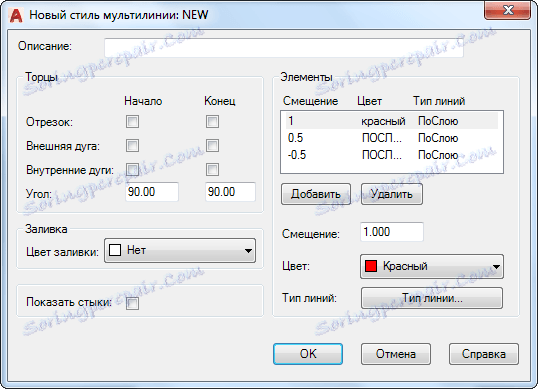

4. Имате нов прозорец за многоличен стил. В него ще се интересуваме от следните параметри:
Елементи. Добавете желания брой паралелни линии с вдлъбнатина, като кликнете върху бутона "Добавяне". В полето "Offset" задайте размера на вдлъбнатината. За всяка от добавените линии можете да зададете цвят.
Краят. Посочете видовете на краищата на многолиния. Те могат да бъдат прави или дъговидни и да се пресичат под ъгъл с многолинията.
Запълването. Ако е необходимо, задайте плътен цвят, който ще запълни многолината.
Кликнете върху OK.

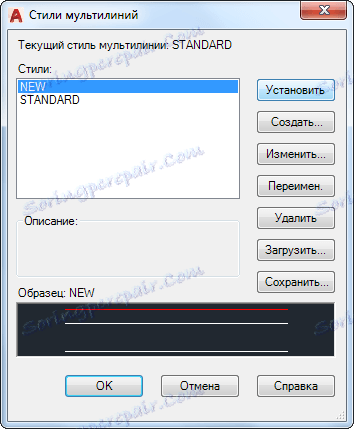

В прозореца на нов стил кликнете върху "Инсталиране", като подчертаете новия стил.
5. Започнете изготвянето на многоредовия ред. Той ще бъде боядисан с нов стил.
Свързани теми: Как да конвертирате в полилинии в AutoCAD
Пресичания на многоелементи
Начертайте няколко многолинии, така че да се пресичат.

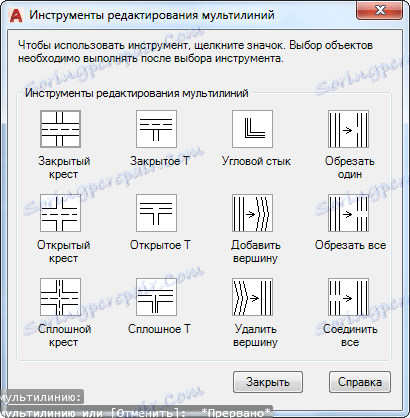

1. За да конфигурирате техните кръстовища, изберете "Edit" - "Object" - "Multiline ..." от менюто
2. В отворения прозорец изберете най-оптималния тип пресечна точка.
3. Кликнете върху първата и втората пресичаща се многоредова линия близо до пресечната точка. Връзката ще бъде променена в зависимост от избрания тип.
Други уроци на нашия уебсайт: Как да използвате AutoCAD
Така че се запознахте с инструмента на многоелементите в AutoCAD. Използвайте го във вашите проекти за по-бърза и ефективна работа.
