Свържете устройството към дънната платка


Въпреки огромната популярност на флаш устройствата, оптичните дискове все още се изпълняват. Поради това производителите на дънни платки все още поддържат CD / DVD устройства. Днес искаме да ви кажем как да ги свържете към дънната платка.

Как да свържете устройството

Свържете оптичното устройство по следния начин.

  1. Изключете компютъра и следователно дънната платка от мрежата.
  2. Премахнете двата странични капака на системния модул, за да получите достъп до дънната платка.
  3. Като правило, преди да се свържете към дънната платка, ще трябва да инсталирате в съответното отделение в системния модул. Приблизителното му местоположение е показано на изображението по-долу.

    Карайте в системния модул

    Инсталирайте тавата за монтиране и я фиксирайте с винтове или фиксатор (в зависимост от системния модул).

  4. След това най-важната точка - връзката с борда. Най- статия за съединителите на дънната платка ние неволно докоснахме основните портове за свързване на устройства с памет. Това са IDE (остарели, но все още се използват) и SATA (най-модерните и често срещани). За да определите какъв тип устройство имате, разгледайте кабела за свързване. Ето как изглежда кабелът за SATA:

    SATA кабел за свързване на периферни устройства

    И така - за IDE:

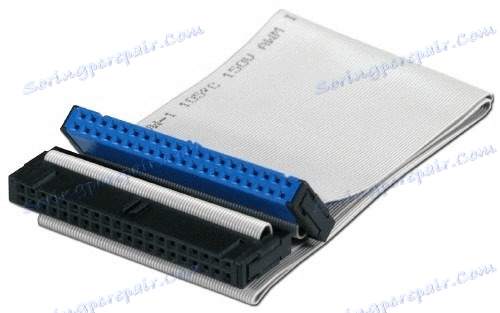

    IDE кабел за свързване на периферни устройства

    Между другото, флопи дискове (магнитни флопи дискове) се свързват само чрез IDE порт.

  5. Свържете устройството към съответния съединител на таблото. В случая със SATA изглежда така:

    SATA конектор за свързване на периферни устройства

    В случая на IDE - подобно на това:

    IDE конектор за свързване на периферни устройства

    След това трябва да свържете захранващия кабел към захранващия блок. В SATA конектора това е по-широката част от общия кабел, в IDE е отделен блок от проводници.

    6. Power ide и sata за свързване на устройството

  6. Проверете дали сте свързали устройството правилно, след това поставете отново капаците на системното устройство и включете компютъра.
  7. Най-вероятно дискът ви няма да бъде видим веднага в системата. За да може OS да разпознае правилно, устройството трябва да бъде активирано в BIOS. Тази статия ще ви помогне по-долу.

    урок: Активирайте устройството в BIOS

  8. Завършване - CD / DVD устройството ще бъде напълно готово.

Както можете да видите, нищо не е сложно - ако е необходимо, можете да повторите процедурата на всяка друга дънна платка.
