Основните електронни компоненти на платките, като процесори и модули памет, генерират много топлина по време на работа. След превишаване на определен температурен праг ефективността им спада рязко, което се проявява под формата на замръзване, поява на визуални артефакти и увеличаване на продължителността на изтеглянията. Поради тази причина чиповете трябва да се охлаждат с радиатори и охладители.
Свързване на охладителя към захранването
Вентилаторът може да бъде свързан към съединителите на дънната платка, видео адаптера или към самото захранване. Основната трудност при решаването на този проблем е т. Нар. Pinout, тоест разпознаване на контактите на електрическата верига. В момента се използват широко охладители с три и четири свързващи щифта.
Процедура за свързване
Охладителят се захранва от проста връзка на контактите и като правило не създава затруднения. За охлаждане на централния процесор и видео адаптера са предвидени отделни изходи на платките.
Прочетете също: Инсталиране и премахване на охладител на процесора
В някои случаи обаче е необходимо да се свържете директно към захранването:
- Изключете компютъра и извадете захранващия кабел от контакта.
- Развийте болтовете на гърба на системния блок и свалете левия капак.
- Намерете безплатен конектор 4-пинов конектор Molex. Към него ще прикрепим охладител.

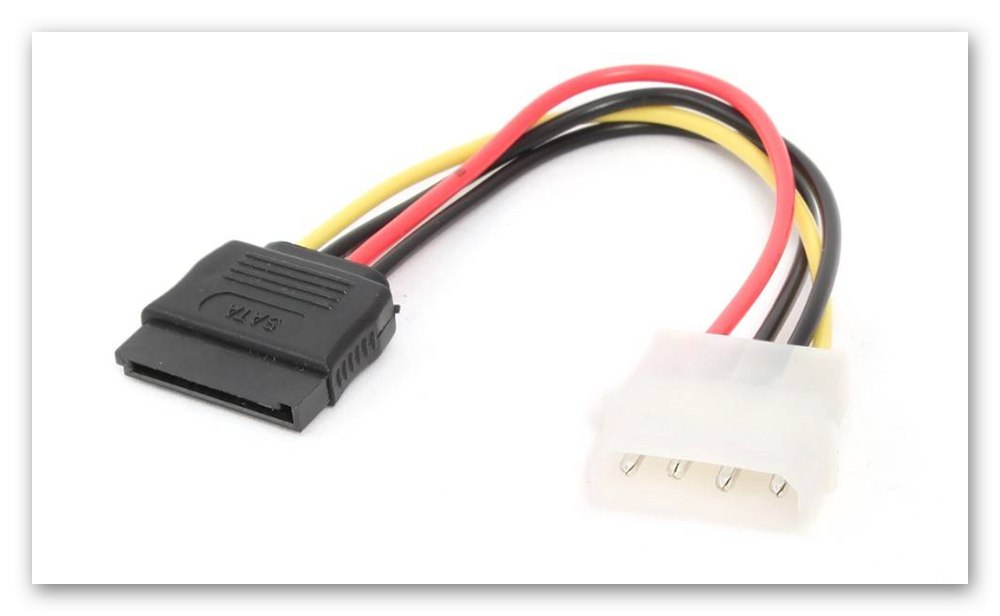

- Ще ви трябва и някакъв адаптер с двойна връзка, например Molex-SATA.
- След това трябва да определим какво напрежение ще подаваме за захранване на витлото: 12 V или 7 V. По-висока стойност ще осигури висока скорост на вентилатора и по-ниска стойност е полезна, ако приоритетът е нисък шум.

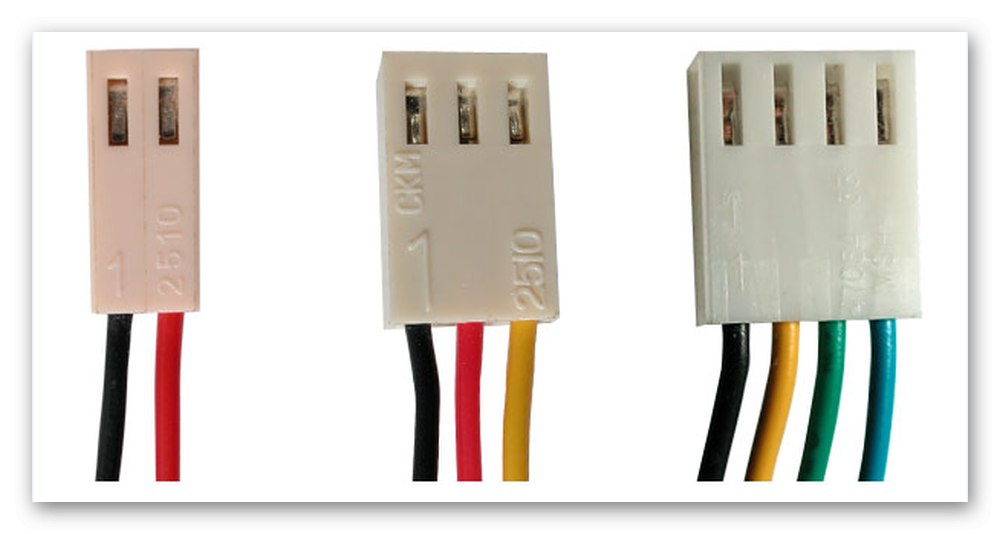

- Проводниците са цветно кодирани. Черното е смляно, обозначението е същото на 3 и 4-пиновите охладители, също и на кабел Molex. 3-пиновите охладители се характеризират със следните 2 цветови схеми:
Опция 1:
- жълто - 12 V;
- зелено - 7 V;
- черно - 0.
Вариант 2:
- червено - 12V;
- жълто - 7 V;
- черно - 0.
За вентилатори с четири работещи контакта проводниците са оцветени както при вариант 1, но е добавено синьо, което се използва за софтуерно регулиране на скоростта. Контакти с напрежение +7 V със стандартния метод на свързване са свързани към крака на тахометъра на дънната платка; с директно захранване от захранването те няма да са необходими, като синия контакт.
- След това внимателно извадете щифтовете от адаптера Molex-SATA и спойте единия от тях към черния проводник на охладителя, а другия до +12 V. Обвиваме зоните за запояване с електрическа лента и сглобяваме конектора, като поставяме контактите в правилните позиции.
- Инсталирайте витлото и го фиксирайте с болтове, връзки или лепило. Посоката на въртене на лопатките и движението на въздушния поток могат да бъдат разпознати по стрелките отстрани.
- Свързваме системния блок и проверяваме работата на вентилатора. Ако всичко работи както трябва, върнете капака на мястото му.
Вижте също: Pinout 3-пинов/4-пинов вентилатор
Намаляване броя на оборотите на охладителя
По време на инсталацията се решава и задачата за регулиране на броя обороти за единица време. Обикновено свързан към захранване чрез Molex или подобно устройство винаги ще работи на максимални скорости. Ефективно, но шумно. Следователно, понякога охладителите са свързани към напрежение 7 V.
Има алтернативен начин за намаляване на скоростта на въртене. За да направите това, добавете един или два елемента към веригата, за да осигурите допълнително съпротивление, силициеви диоди или резистори. Не забравяйте за изолацията на фугите.
По отношение на простотата и гъвкавостта на настройките, най-добре е да свържете охладителя не към захранващия блок, а към съединителите на дънната платка: CPU_FAN, PWR_FAN, SYS_FAN, CHA_FAN. В този случай настройката ще стане достъпна с помощта на специален софтуер.
Повече информация: Регулиране на скоростта на компютърния охладител
Добавянето на допълнителен вентилатор ще помогне за леко намаляване на температурата в системния блок, което е полезно, например, при овърклок. А правилният редизайн на корпуса ще направи компютъра да изглежда по-мощен.
