Pinout 3-pin охладител
Pinout или pinout е описанието на всеки контакт на електронно съединение. Както е известно, в електрическите устройства често се използва свързване на оборудването, където правилното му функциониране се осигурява от няколко жици. Това важи и за компютърните охладители. Те имат различен брой контакти, всеки е отговорен за тяхната връзка. Днес бихме искали да говорим подробно за разпиляването на 3-пинов вентилатор.
Съдържанието
Pinout компютър 3-пинов охладител
Размерите и възможностите за свързване на PC феновете отдавна са стандартизирани, те се различават само в присъствието на свързващи кабели. Постепенно, 3-Pin охладители са по-ниски от 4-Pin, но такива устройства все още се използват. Нека погледнем по-отблизо схемата на окабеляване и разпиляването на тази част.
Вижте също: Избор на охладител за процесора
Електронна верига
На екрана по-долу можете да видите схематично представяне на електрическия план на въпросния вентилатор. Неговата особеност е, че в допълнение към плюс и минус има нов елемент - тахометъра. Тя ви позволява да следите скоростта на вентилатора и се монтира на самия сензор, което е показано на диаграмата. Марката си струва бобината - те създават магнитно поле, отговорно за непрекъснатата работа на ротора (въртящата се част на двигателя). На свой ред сензорът на Хол оценява позицията на въртящия се елемент.
Цветност и стойност на проводника
Фирмите, произвеждащи 3-пинови вентилатори, могат да използват проводници с различни цветове, но „земята” винаги остава черна. Най-често срещаната комбинация е червена , жълта и черна , където първата е +12 волта , втората е +7 волта и отива на крака на тахометъра, а черният съответно на 0 . Втората най-популярна комбинация е зелена , жълта , черна , където зелено е 7 волта , а жълтата е 12 волта . Въпреки това, в изображението по-долу можете да се запознаете с тези две опции на pinout.
Свързване на 3-пинов охладител към 4-пинов конектор на дънната платка
Въпреки че 3-пиновите вентилатори имат сензор за проследяване на скоростта, те все още не могат да бъдат регулирани чрез специален софтуер или BIOS. Такава функция се появява само в 4-пиновите охладители. Въпреки това, ако имате известни познания за електрическите вериги и знаете как да държите поялника в ръцете си, обърнете внимание на следната диаграма. С помощта на него, вентилаторът се променя и след свързване към 4-Pin, ще бъде възможно да се регулира скоростта му чрез софтуера.
Вижте също:
Увеличете скоростта на охладителя на процесора
Как да се намали скоростта на охладителя на процесора
Софтуер за управление на охладители
Ако се интересувате от просто свързване на 3-пинов охладител към дънна платка с 4-пинов конектор, просто поставете кабела, оставяйки четвъртия крак свободен. Така че вентилаторът ще функционира перфектно, но неговото усукване ще бъде статично със същата скорост винаги.
Вижте също:
Инсталиране и премахване на процесорния охладител

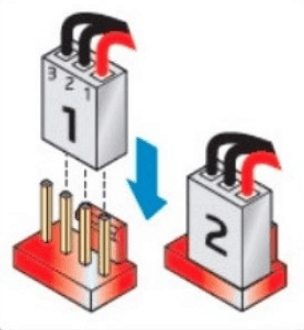

Свържете се с PWR_FAN на дънната платка
Изводът на разглеждания елемент не е труден поради малкия брой жици. Единствената трудност възниква, когато се сблъскате с непознати цветове на жици. След това можете да ги проверите само като свържете захранването през конектора. Когато 12-волтовият проводник съвпадне с 12-волтовия крак, скоростта на въртене ще се увеличи, когато свържете 7 волта до 12 волта, ще бъде по-малко.
